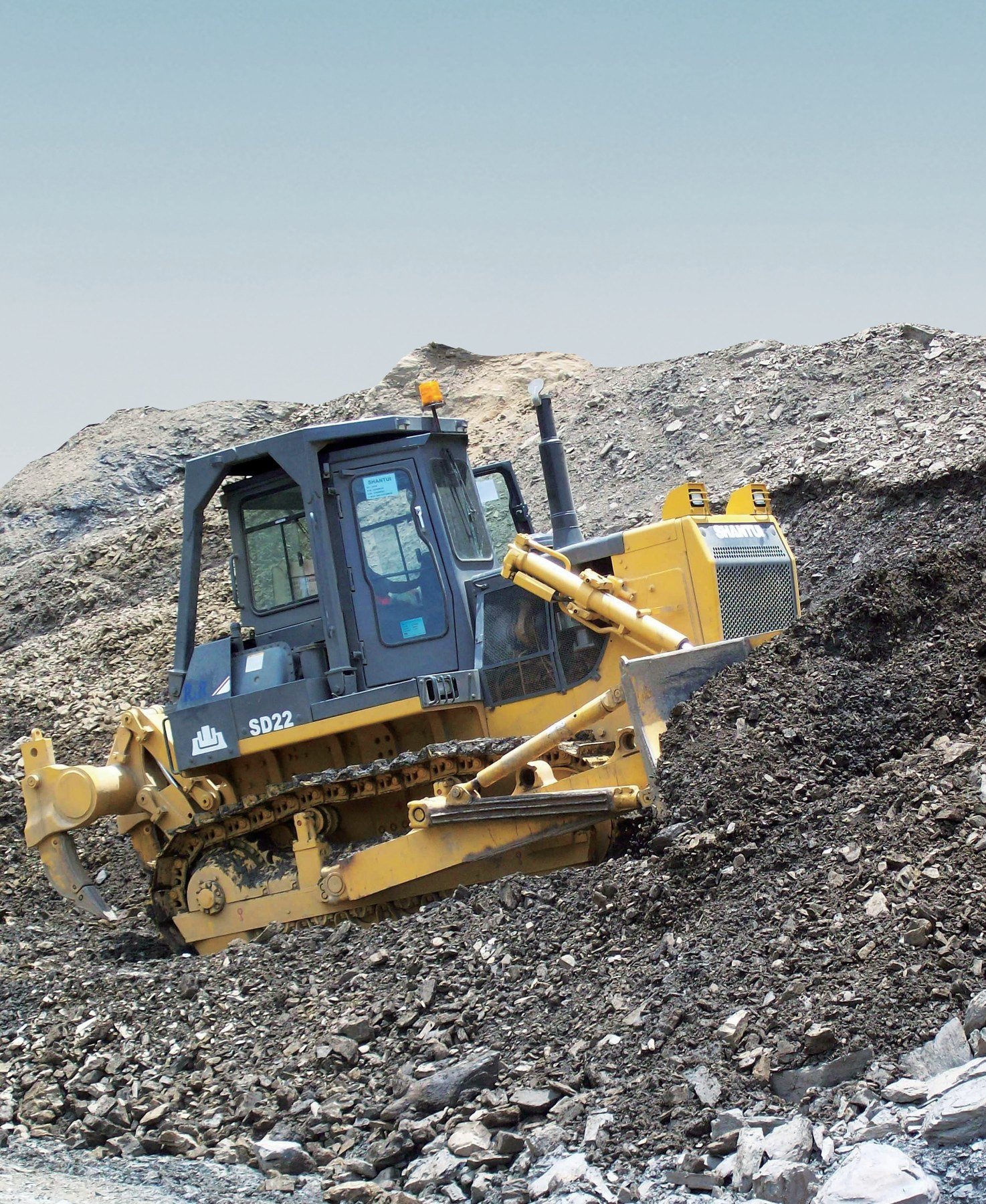

SD22 ESPECIFICACIONES

VARIANTES: SD22/W · SD22C · SD22F · SD22D/E · SD22S · SD22R

MOTOR

Motor	Cummins NT855-C280S10
Emisiones	China I
Régimen nominal	1800 rpm
Potencia bruta	235 hp @ 1800 rpm
Potencia neta	220 hp @ 1800 rpm
N.º cilindros – diámetro × carrera	6 – 140 × 152 mm
Cilindrada	14.01 L
Par máximo	1080 N·m @ 1300 rpm
Sistema de enfriamiento	Ventilador mecánico

SISTEMA DE TRANSMISIÓN

Transmisión de fuerza	Fabricada por Shantui; transmisión torqflow, 3 marchas adelante y 3 atrás
Velocidades adelante	F1: 3.6 · F2: 6.5 · F3: 11.2 km/h
Velocidades atrás	R1: 4.3 · R2: 7.7 · R3: 13.2 km/h
Fuerza de tracción teórica máx.	450 kN
Convertidor de par	3 elementos, una etapa, una fase
Caja de cambios	Engranajes planetarios torqflow de accionamiento hidráulico, lubricación forzada
Mando central	Engranaje cónico espiral, reducción de una etapa, lubricación por salpicadura
Embrague de dirección	Multidisco húmedo, accionamiento hidráulico, interconectado con el freno de dirección
Freno	Banda húmeda de contracción, accionado por pedal con servofreno hidráulico
Mando final	Engranaje recto, doble reducción, lubricación por salpicadura

SISTEMA DE RODAJE

Tipo	Bastidor oscilante de viga proyectada, estructura suspendida con barra ecualizadora
Tipo de zapata	Garra simple	S/R: tipo pantano
Trocha	2000 mm	S/R: 2250 mm
Ancho de zapata	560/610/660 mm · S/R: 910 mm
Longitud de contacto	2430 mm · D/E: 3050 · S/R: 3480 mm
Área de contacto	28 727–40 935 cm² · S/R: 71 476 cm²
Zapatas por lado	38 · D/E: 41 · S/R: 45
Presión sobre el suelo (estándar)	57.5–66 kPa · S: 36 · R: 35.2 kPa
Rodillos superiores	2 por lado
Rodillos inferiores por lado	6 · D/E: 7 · S/R: 8
Paso de cadena	206 mm

CAPACIDADES DE SERVICIO

Combustible	119 gal
Líquido refrigerante	21 gal
Aceite de motor	12 gal
Transmisión	32 gal
Eje motriz	29 gal
Mando final	21.7 gal/lado · D/E, S, R: 26.9 gal/lado

PESO OPERATIVO (ESTÁNDAR)

SD22/W	SD22C	SD22F	SD22D/E	SD22S	SD22R
23.5 t	24 t	24.7 t	24.6 t	25.7 t	26 t

HOJA TOPADORA

Tipo de hoja	/W: Coal-U · C/F/D/E: recta basculante / angulable / semi-U / U · S: recta basculante · R: manejo de residuos
Capacidad de la hoja	8 · 4.6/3.4/5.8/6.7 · 5.2 · 11.8 m³
Ancho de hoja	4200 · 3725/4365/3800/3725 · 4365 mm
Altura de hoja	1350 · 1315/1055/1343/1374 · 1248 · 1885 mm
Altura máx. de elevación	1210 mm · S/R: 1330 mm
Profundidad máx. de corte	540 mm · S/R: 550 mm
Ángulo de corte	55° ± 3°

DIMENSIONES

Altura de la máquina (sin ROPS)	3402 mm
Altura de garra de zapata	72 mm · S/R: 123 mm (pantano)
Altura libre al suelo	405 mm · S/R: 513 mm
Longitud (sin barra de tiro)	6027 · C/F: 5462 · D/E: 5712 · S/R: 6257 mm
Longitud (con barra de tiro)	6060 · C/F/D/E: 5495 · S/R: 6290 mm
Ancho total entre extremos de zapatas	3000 mm · S/R: 3800 mm

DESGARRADOR (RIPPER)

	3 vástagos	1 vástago
Peso	5732 lb	5401 lb
Profundidad máx. de desgarre	666 mm	695 mm
Altura máx. de elevación	555 mm	515 mm
Longitud (a máx. profundidad)	1781 mm	1974 mm
Ancho del desgarrador	2158 mm	1426 mm
Ángulo de salida (elevado)	25.5°	25.5°
Ancho de desgarre	2000 mm	2000/106 mm
Distancia entre dientes	930 mm	—

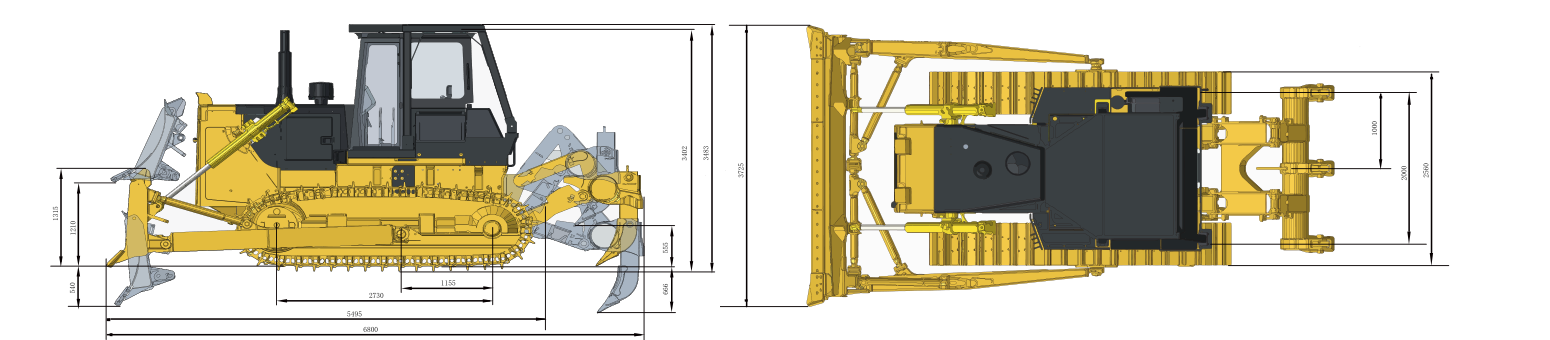

DIMENSIONES GENERALES (mm)
