SE220LC

EXCAVADORA
SERIE SE
Modelo de motorCummins B5.9-C
Potencia bruta150 hp / 1950 rpm
Peso operativo22.8 t
Shantui El Salvador

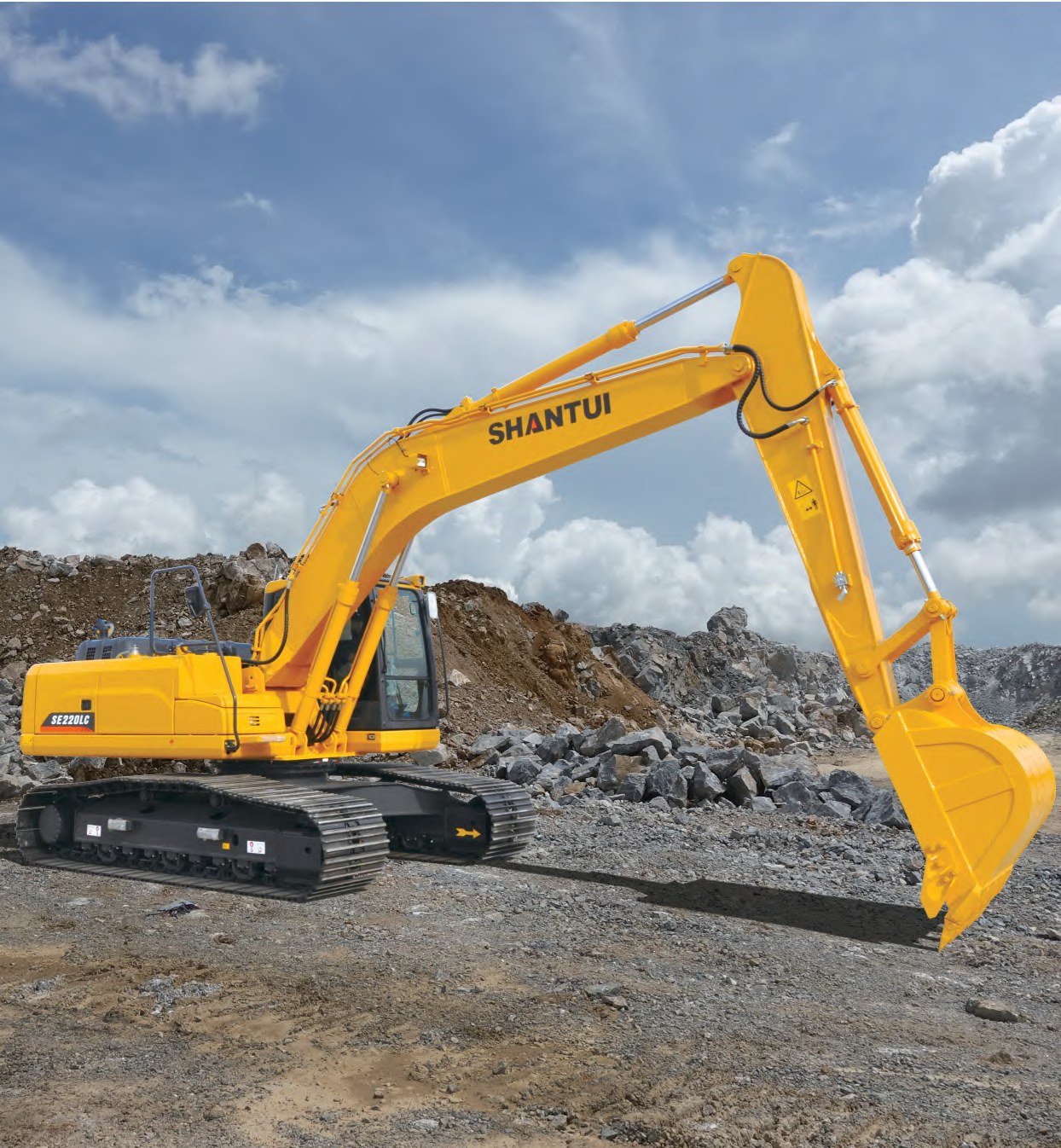

Excavadora Shantui SE220LC
HAGAMOS LA CONSTRUCCIÓN MÁS FÁCIL
Tel. (503) 2556-5949 · (503) 7681-0168
atencionalcliente@shantuielsalvador.com · shantuielsalvador.com
Shantui El Salvador

SE220LC PARÁMETROS TÉCNICOS

SERIE DE EXCAVADORAS
Shantui El Salvador

MOTOR

ModeloCummins B5.9-C
TipoEnfriado por agua, turboalimentado
N.º de cilindros6
Norma de emisionesTier 2 / Etapa II
Cilindrada5.9 L
Potencia150 hp / 1950 rpm

SISTEMA HIDRÁULICO

TipoBomba de pistones variable
Caudal máximo2 × 218 L/min

FUERZA DE EXCAVACIÓN (ISO 6015)

Fuerza de excavación del cucharón127 kN
Fuerza de excavación del brazo92.5 kN

CUCHARÓN

TipoCucharón retroexcavador
Capacidad del cucharón0.45~1.2 (1.05) m³
Ancho del cucharón1342 mm

SISTEMA DE TRASLACIÓN

TipoMotor de pistones axiales variable
Rodillos inferiores2 × 9
Rodillos superiores2 × 2
Zapatas de oruga2 × 49
Velocidad de traslación3.2 / 4.7 km/h
Fuerza de tracción a la barra203 kN
Pendiente superable70 % (35°)

SISTEMA DE GIRO

Tipo de motor de giroMotor de pistones de placa oscilante
Velocidad de giro0–10.2 r/min
Tipo de frenoFreno mecánico por liberación de presión

CAPACIDADES DE LLENADO Y LUBRICACIÓN

Tanque de combustible87 gal
Sistema de enfriamiento7.4 gal
Aceite de motor5.3 gal
Tanque de aceite hidráulico50 gal
Capacidad del sistema106 gal

PESO OPERATIVO Y PRESIÓN SOBRE EL SUELO

Ancho de zapata800 mm
Presión sobre el suelo35.3 kPa
Peso operativo22.8 t

ALCANCES DE TRABAJO (mm) · Pluma 5700 · Brazo 2925

AAltura máx. de excavación10 075
BAltura máx. de descarga7165
CProfundidad máx. de excavación6515
DProfundidad máx. de excavación vertical5795
EProfundidad máx. con fondo plano de 2500 mm6320
FDistancia máx. de excavación9865
GRadio máx. de excavación a nivel del suelo9685
HRadio mín. de giro del equipo de trabajo2970

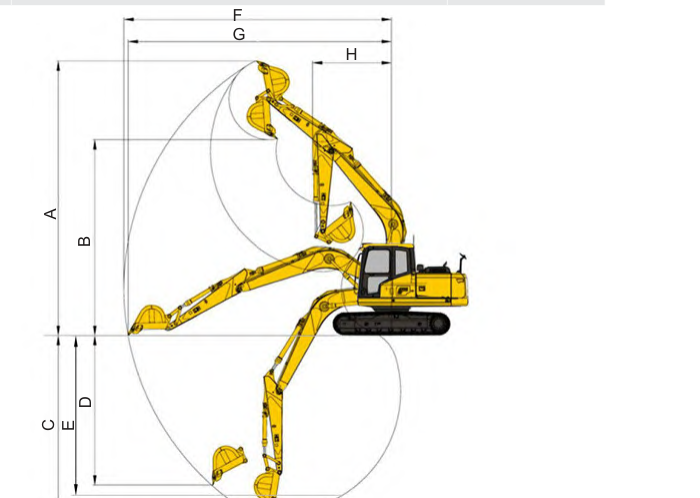

Diagrama de alcances de trabajo SE220LC

DIMENSIONES (mm)

ALongitud total9615
BLongitud de contacto con el suelo (transporte)5025
CAltura total (a la parte superior de la pluma)3035
DAncho total3180
EAltura total (al techo de la cabina)3045
FAltura libre del contrapeso1055
GAltura libre al suelo466
HRadio de giro de cola2925
ITrocha3655
JLongitud de orugas4460
KEntrevía de orugas2380
LAncho de orugas3180
MAncho de zapata800
OAltura del capó2375
PAncho de la estructura giratoria2725
QDistancia del centro de giro a la cola2920

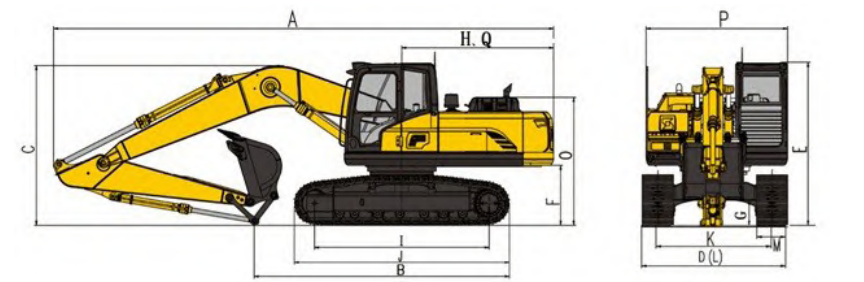

Diagrama de dimensiones SE220LC
* LAS ESPECIFICACIONES ESTÁN SUJETAS A CAMBIOS SIN PREVIO AVISO. LAS IMÁGENES PUEDEN INCLUIR EQUIPAMIENTO OPCIONAL. EL COLOR Y LA APARIENCIA REALES DEL PRODUCTO PUEDEN DIFERIR DE LO MOSTRADO.
